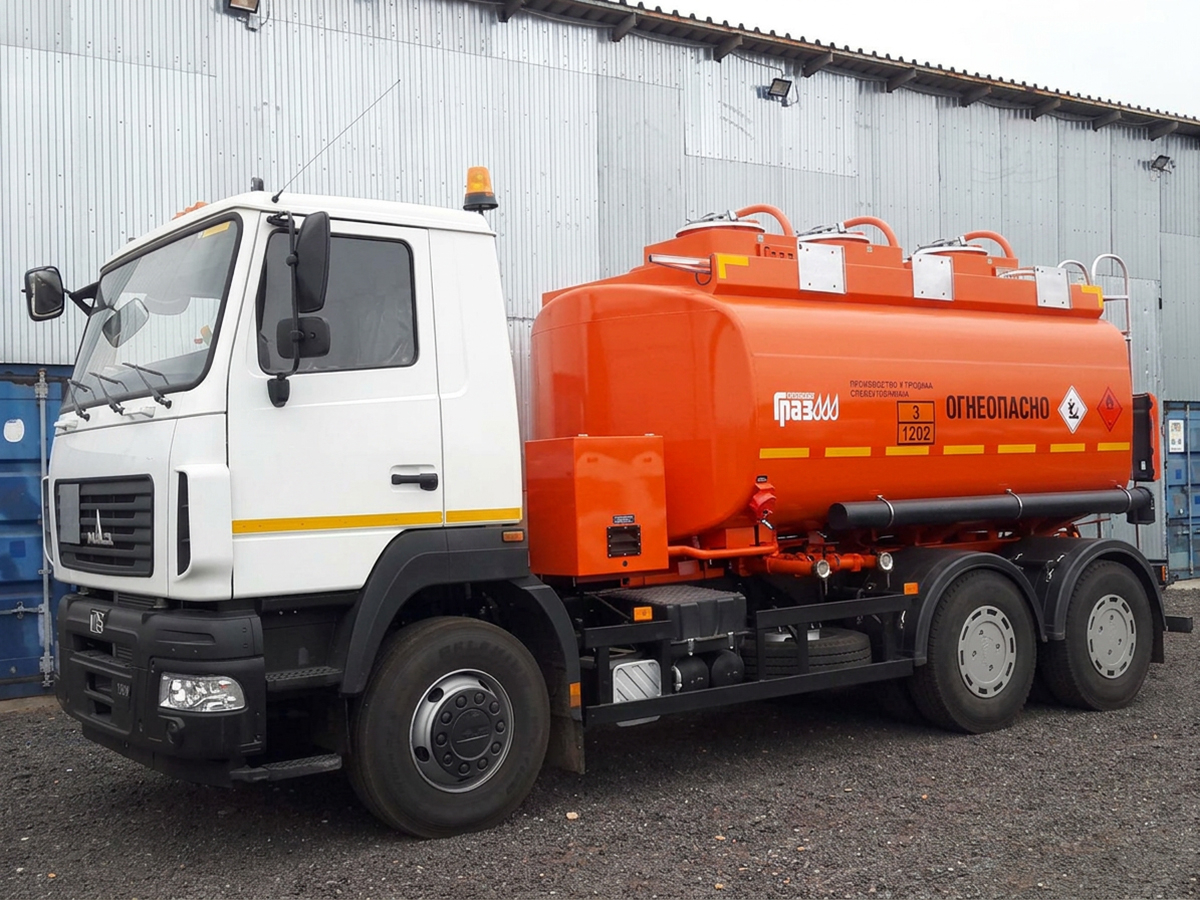

Автотопливозаправщик АТЗ-15 мод.56215-010-09 на шасси МАЗ-6312С3 объемом 15 кубов ГрАз

Заправщик АТЗ-15 выпускается Грабовским автомобильным заводом во множестве модификаций, которые отличаются моделью насоса, материалом цистерны, количеством секций в ней и некоторыми комплектующими. На этой странице представлена модификация 56215-010-09.

Цистерна заправщика изготовлена из высокопрочной низколегированной стали 09Г2С, имеет чемоданное сечение. Емкость цистерны — 15 кубических метров. Цистерна разделена на 3 отсека приблизительно по 5000 л.

Все отсеки оснащены заливными горловинами, дыхательными клапанами для выравнивания разницы в давлении и донными клапанами для защиты от несанкционированного слива топлива. Конкретно в этой модификации используются российские дыхательные клапаны УД-2-80 и немецкие донные клапаны Sening. Блок пневмоуправления клапанами также производства Sening.

Закачка и слив топлива могут осуществляться самотеком или при помощи всасывающего насоса СВН-80 производительностью 50 л/мин. Насос приводится от коробки отбора мощности. Для закачки и слива топлива заправщик комплектуется напорно-всасывающими рукавами (Gassoflex), рукава устанавливаются при помощи быстроразъемных соединений Elaflex.

Управление закачкой, сливом и перекачкой топлива из одного отсека в другой осуществляется через узел подачи топлива при помощи шаровых кранов. В этой модификации используются российские шаровые краны ДУ-80.

Оснащение

ЗЗУ, боковая защита, КОМ NH/1b, крылья брызговые, запасное колесо на ДЗК, ограничитель скорости, тахограф, два противооткатных упора, пластиковый ящик для песка, экологический короб, таблички на эк.коробе.
